eTrace: Software de monitorización y control de hormigón en tiempo real
Tecnología de inteligencia artificial para la monitorización y control del hormigón durante el transporte y curado en obra
eTrace es una solución sencilla y eficaz para visualizar en tiempo real las propiedades clave del hormigón en condiciones reales, facilitando una toma de decisiones informada. Utiliza tecnologías avanzadas basadas en Internet de las Cosas (IoT) y analítica con Inteligencia Artificial (IA) para monitorear y analizar las propiedades críticas del hormigón durante su proceso de transporte y curado.
- Humedad y cono de asentamiento.
- Temperatura ambiente.
- Relación / agua cemento.
- Control de agua aportada en obra.
- Geolocalización y R.P.M del camión hormigonera.
- Resistencia real del hormigón en obra.
- Cálculo de la tasa de evaporación y calculo agua necesaria.
- Albarán digital para entregas.
Gracias a una red de alarmas en tiempo real y a nuestra plataforma en la nube, proporcionamos información instantánea sobre el estado del hormigón. Esto permite a los operadores tomar decisiones informadas y responder rápidamente para asegurar la calidad del hormigón desde la planta hasta su aplicación final en la obra.
Con eTrace, se optimizan las entregas, se reducen las cargas rechazadas y se disminuyen los costes de producción mediante el ahorro de cemento.
Beneficios: Producción / QA
Durante preparación en planta
- Medición de la humedad en el mezclado del hormigón.
- Identificación de los tiempos de preparación y homogenización de la mezcla.
En tránsito
- Reducción de cargas rechazadas o con problemas de calidad al estimar el cono de llegada basado en el estado actual de las variables críticas, la velocidad de pérdida de asentamiento y la hora de llegada estimada.
En obra
- Optimización en el tiempo de entrega.
- Registro de homogeneidad.
- Entrega digital con firma, calificación, entre otros.
Beneficios Logísticos

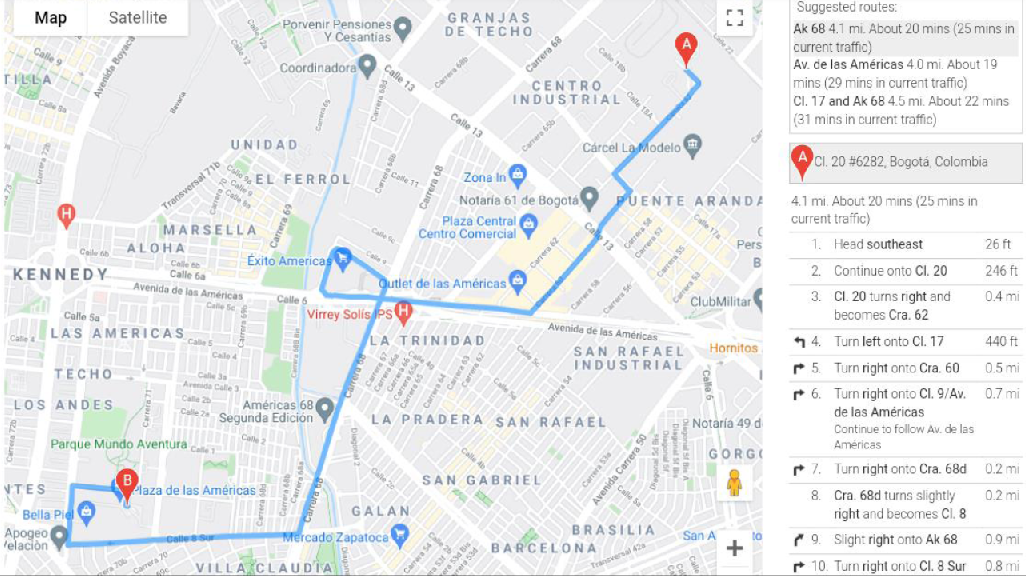

- Optimización de rutas en tiempo real.
- Monitoreo de variables críticas por parte del conductor sin necesidad de utilizar la escalerilla.
- Análisis de tiempos de espera en obra y descarga.
- Gestión proactiva de devoluciones para su aprovechamiento.
SOLUCIONES QUE APORTA eTRACE

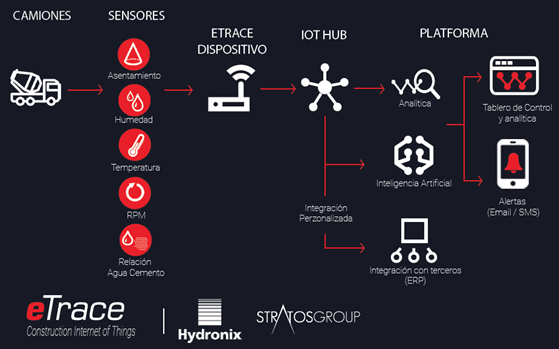

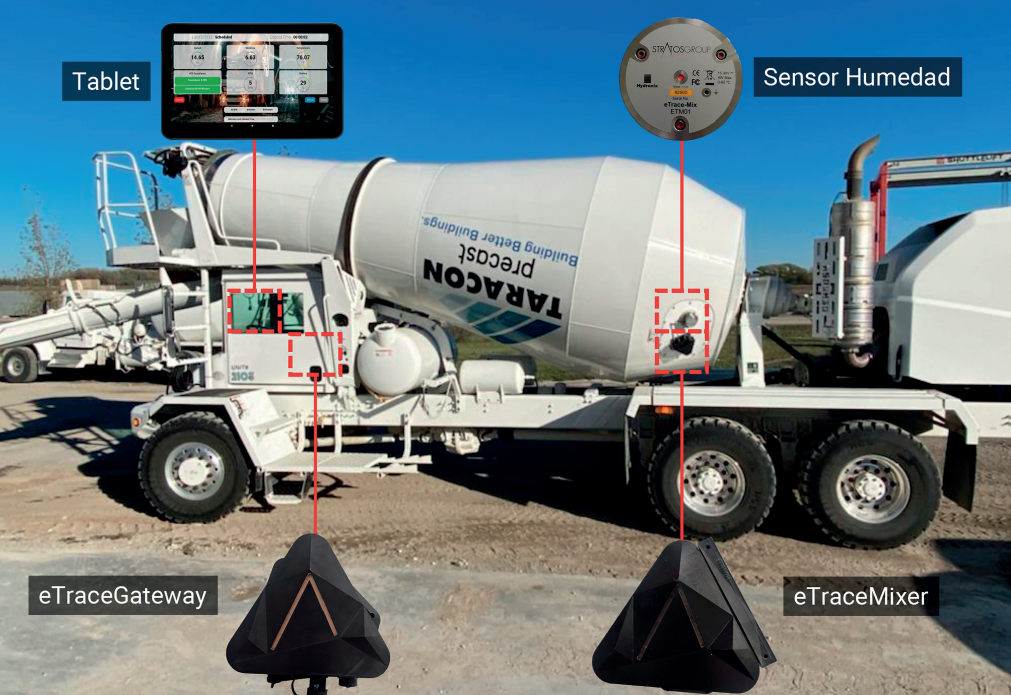

- eTrace Mixer: Monitorización del hormigón en el transporte a obra.
- eTrace Mixer Avanced: Monitorización del hormigón en el transporte a obra con medición de humedad y consistencia real.
- eTrace Evaporation Race: Monitorización en tiempo real de la tasa de evaporación del hormigón en obra.
Control de calidad del hormigón en obra.
Industrial Internet de las cosas (Industrial IIoT) e Inteligencia Artificial (IA) al servicio de la calidad en la industria del hormigón y el prefabricado.
ANÁLISIS DE LAS PROPIEDADES DEL HORMIGÓN EN TIEMPO REAL:
Beneficios:
- Reducción de tiempos de construcción al conocer en tiempo real la resistencia del hormigón.
- Menor fabricación de probetas: solo se producen las necesarias para cumplir con la normativa vigente.
- Optimización en el alquiler de equipos de obra, reduciendo costos.
- Disminución de la incertidumbre sobre la calidad y resistencia del hormigón, lo que reduce el riesgo de incidentes estructurales durante la construcción.
- Reducción de residuos ambientales al evitar la generación de escombros, habitual en el método tradicional de testado de probetas.
- Desmolde oportuno y seguro de elementos de hormigón.
- Optimización de encofrados y puntales de apoyo en construcción tradicional.
- Control en tiempo real de la resistencia del hormigón para garantizar tanto la resistencia temprana como la final.
- Prevención de agrietamientos causados por cambios bruscos o excesivos de temperatura en el hormigón.
- Protección contra el daño expansivo ocasionado por la formación retardada de etringita.
¿Qué es la madurez del Hormigón?
La madurez del hormigón es una relación entre el desarrollo de la temperatura del hormigón y el tiempo, evaluada mediante distintos métodos, como el método de Arrhenius, la madurez ponderada y el método de Nurse-Saul (factor temperatura-tiempo). Este último es el utilizado por nuestro sistema.
El método de factor temperatura-tiempo (Nurse-Saul) calcula el área generada por la temperatura del hormigón en función del tiempo, utilizando la siguiente fórmula:
M(t)=Σ (Ta-To )* Dt
M: Madurez (grados hora)
Ta: Promedio de la temperatura del hormigón durante el intervalo de Dt
To: Temperatura de referencia
Dt: Intervalo de tiempo

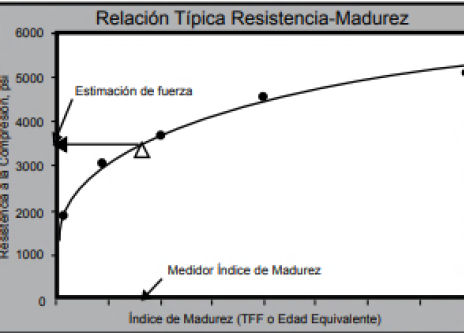

Con estos valores, se puede generar una curva de calibración específica para cada mezcla, permitiendo obtener una de las propiedades más importantes del hormigón: la resistencia.
f’c=a+b*log(M)
Dado que el principal beneficio del método de madurez es obtener la resistencia del hormigón a edades tempranas, se toman muestras de cilindros (probetas según el método tradicional) que se ensayan en prensa a los 1, 2, 3, 4, 5, 7, 10, 14 y 28 días.
La madurez del hormigón es una relación entre el desarrollo de la temperatura del hormigón y el tiempo, evaluada mediante distintos métodos, como el método de Arrhenius, la madurez ponderada y el método de Nurse-Saul (factor temperatura-tiempo). Este último es el utilizado por nuestro sistema.
El método de factor temperatura-tiempo (Nurse-Saul) calcula el área generada por la temperatura del hormigón en función del tiempo, utilizando la siguiente fórmula:
M(t) = Σ (Ta-To )* Dt
M: Madurez (grados hora)
Ta: Promedio de la temperatura del hormigón durante el intervalo de Dt
To: Temperatura de referencia
Dt: Intervalo de tiempo
Con estos valores, se puede generar una curva de calibración específica para cada mezcla, permitiendo obtener una de las propiedades más importantes del hormigón: la resistencia.
f’c = a+b*log(M)
Dado que el principal beneficio del método de madurez es obtener la resistencia del hormigón a edades tempranas, se toman muestras de cilindros (probetas según el método tradicional) que se ensayan en prensa a los 1, 2, 3, 4, 5, 7, 10, 14 y 28 días.
Nuestro equipo eTrace captura información cada 15 minutos y va obteniendo el dato de madurez para ser correlacionado.

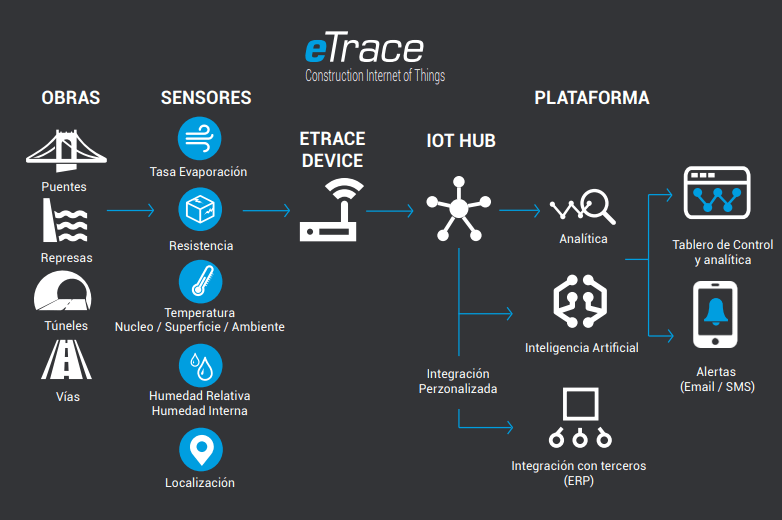

eTrace Construction: Monitorización en tiempo real de la resistencia del hormigón en obra.
eTrace Construction proporciona una solución automatizada en tiempo real para conocer la resistencia del hormigón durante la fase de curado. Este sistema incluye dos canales de entrada para termopar tipo K, un sensor de humedad relativa y un sensor de temperatura ambiente.
Además, realiza análisis térmicos avanzados que incluyen:
- Estimación de la resistencia del hormigón mediante el método de madurez.
- Cálculo de diferencias de temperatura entre el núcleo y la superficie.
- Evaluación de gradientes y trazabilidad de la temperatura.
Los dispositivos eTrace miden y transmiten información a la plataforma eTrace, que a través de análisis genera información precisa y confiable en tiempo real. Es posible configurar diferentes tipos de alertas para que se notifiquen automáticamente a todas las personas involucradas.
